盛祥科技--研祥主板在汽车配件检测设备中的应用

时间: 2015-04-25 00:55:51来源: 沈阳盛祥科技有限公司

一、 系统概述



汽车工业是现代工业的橱窗,而汽车配件检测设备是现代先进制造技术在汽车产品上的集中体现,技术及工艺水平直接影响到新车型开发和生产制造,是衡量汽车生产企业乃至国家汽车产业的重要标志。汽车配件检测设备是否稳定、可靠,关系到整车的整体稳定性、可靠性、舒适性,同时也直接影响着消费者的切身使用体验、甚至人身安全,而在整个检测设备中起到“中枢”作用的主控设备----工控机(或者说工控主板),它的重要性自然不言而喻。



二、 系统描述



1. 系统汽车配件检测设备是应用在20度的测试工件车间中,要求工控主板必须能满足测试设备的测试扭力计算需求,并可运行在WINDOWS操作系统下(WINXP系统下);

2. 要求我们通过2个控制杆上分别装2个扭力传感器(上下动和左右动各1个),然后通过AD采集卡传到计算机进行监测;实现对汽车方向盘下的两个控制车灯、雨刷等控制杆上下或左右扳动的力度的实时监测

3. 配套软件功能要实现从电脑上读取的扭力值与实际的误差是0.001级别(实际扳动的控制杆的力度与我们监测到的力度值的误差在0.001范围内);显示在电脑上是:水平的一组曲线(左右各一组数据,同时显示)和上下一组曲线(上下各一组数据),这两组曲线不是同时显示出来的;

4. 控制杆水平和垂直方向的扳动动作都会在10秒内完成;

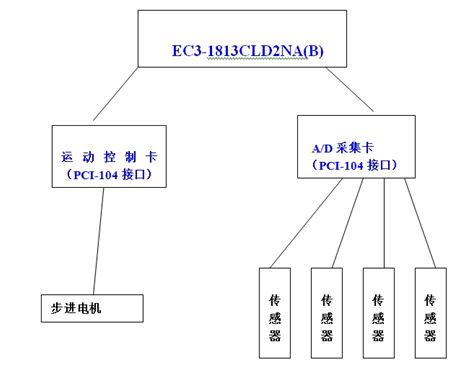

三、 系统框图


四、 产品清单以及优势



1) EC3-1813CLD2NA(B)主板

2) N455 1.66GHz的CPU

3) 板载1GB  DDR3内存,同时可以再扩展1GB的内存;

4) 定制的WINXPE操作系统;

5) 四路压力传感器;

6) 步进电机;



五、 结论



研祥EC3-1813CLD2NA(B)主板集成CPU、内存,抗震性能极强,可以满足工业现场震动的需求,同时功耗极低,保证了汽车配件检测设备整体系统的高度可靠性,在汽车配件检测设备中有着广泛的应用。
