EC0-1815工业主板

  • 产品分类:打印机
  • 产品标签:
  • 浏览次数:已有3283位客户关注
产品详细介绍

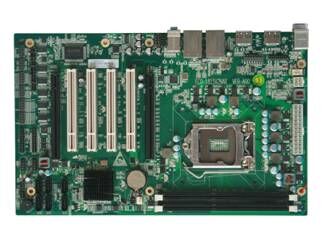

 EC0-1815V2NAR Intel® Q77芯片组ATX 单板电脑

1.采用Intel®  Q77 芯片组

2.支持Intel®  Ivy Bridge/Sandy Bridge LGA1155 处理器

3.支持单独显示、双显复制、双显扩展、三显复制或者三显扩展输出

4.支持4×PCI1×PCI-E x16,1×PCI-E x4

概 述

     EC0-1815V2NAR 是基于Intel® Q77 芯片组开发的ATX 结构单板电脑;可兼容Ivy Bridge/Sandy Bridge LGA1155 双核/ 四核处理器,6 个SATA 高速接口支持RAID 0/1/5/10,多种显示接口支持三显示功能,支持PCIex16、PCIex4和PCI 总线扩展;主要针对轨道交通、金融和电信终端等应用,高端的性能和丰富的功能配置可以发挥重要作用。

产品规格

处理器:

支持LGA1155封装Intel® Core™ Ivy Bridge/Sandy Bridge 处理器

芯片组:

Intel® Q77

内存:

提供2 条240Pin DDRⅢ内存插槽,支持Un-buffered Non-ECC/Un-buffered

ECC(需CPU 配合芯片组支持)内存,支持双通道功能;单条内存插槽最大容量8GB,本主板支持最大内存容量16GB

显示接口:


支持DVI、VGA、DP显示,DVI和DP支持热插拔功能,支持单独显示、双显复制、双显扩展、三显复制或三显扩展输出;三显功能仅支持2个DisplayPort搭配VGA或者DVI模式VGA支持最大分辨率2048×1536@75HZ,32bit色深,DVI支持最大分辨率1920×1200@60HZ,DP支持最大分辨率2560×1600@60HZ


音频:

采用HDA 标准,支持后面板MIC-IN/LINE-IN/LINE-OUT(默认)、SPDIF(可选)、5.1 声道(可选)或双通道功放功能(可选,单通道功率2W)

LAN:

提供2个10/100/1000Mbps网络接口,LAN1可支持网络唤醒和AMT8.0功能

存储器:

提供6个SATA 接口(SATA1 和SATA2 支持SATA3.0 标准),支持热插拔功能

,支持RAID0/1/5/10

I/O接口:

6 个串口,其中COM1/COM2 支持RS-232/RS-485 模式选择,COM3/COM4支持Pin9 12V/5V/RI 选择

4 个USB2.0 接口,后面板提供4 个USB3.0 接口(兼容USB2.0)

1 个PS/2 键盘/鼠标接口

1 个16 路数字I/O 接口

1个TPM 接口

扩展总线:

提供4个32位PCI插槽,支持PCI Rev2.3标准;1个PCI Express×16插槽,支持PCI Express 1.0、2.0和3.0规格;1个PCI Express×4插槽,支持PCI Express1.0和2.0规格

工作环境:

-5℃~60℃;10%~90%(非凝结状态)

储存环境:

-20℃~80℃, 10%~90%(非凝结状态)

看门狗:

255级,可编程秒/分,超时中断或系统复位

电源:

采用ATX电源,支持S0、S1、S4、S5

尺寸(W×D):


304.8mm×190.5mm

产品选型

序号 型号 描述

1

EC0-1815V2NAR

ATX结构单板/Intel® Q77芯片组/LGA1155座 CPU支持Intel®Sandybridge/Ivy Bridge处理器/2个DDRⅢ DIMM内存槽 最高16G/双DP+DVI+VGA /6个SATA/2个千兆网口/4个USB2.0,4个USB3.0/6个COM口(其中2个支持422/485) /1个PS2/HD AUDIO/4个标准PCI插槽扩展,1个PCI Express X16/1个PCI Express X4/1个TPM接口/标准ATX供电

 想了解更多沈阳工控机研祥工控机产品信息,请致电13840365130,订货有惊喜。
