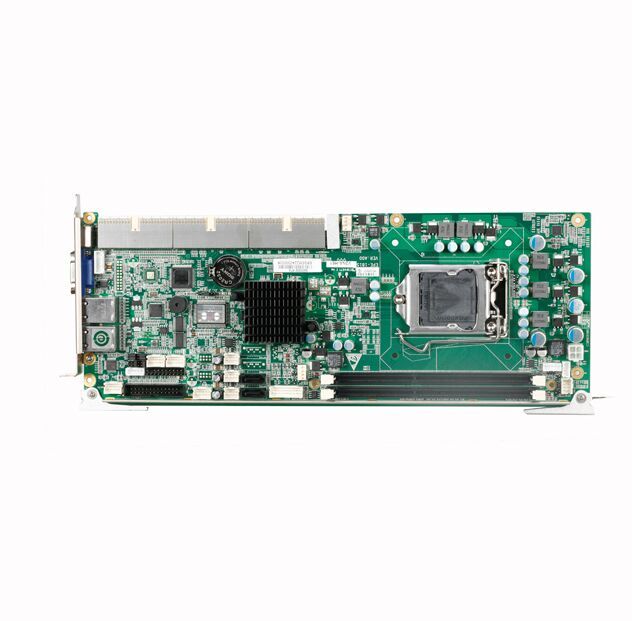

EPE-1815工业主板

  • 产品分类:打印机
  • 产品标签:
  • 浏览次数:已有6103位客户关注
产品详细介绍



 EPE-1815工控主板  EPE总线(兼容PICMG1.3总线标准)标准全长卡

1.支持LGA1155封装Ivy Bridge/Sandy Bridge 处理器、Pentium® Celeron® G系处理器

2.采用Intel® H61/B65/Q67芯片组

3.支持两条800/1066M/1333M DDR3内存条,更大支持16G

4.朂多支持210/100/1000M自适应网络适配器

5.10 USB2.0 端口(H61B65)、14USB2.0 端口(Q67

6.2USB3.0可选 (只针对主板只有1个网口的配置),全部插针接口

7.2个串口、1个并口、1 PS/2 接口、18路数字 I/O

8.板载预留LPC扩展接口可以安装SATA接口的DOM

概 述

    EPE-1815工控主板是基于Intel® H61/B65/Q67芯片组开发的符合EPE总线规范(兼容PICMG1.3总线标准)的标准全长卡;支持Intel市面上主流的Ivy Bridge/Sandy Bridge LGA1155 双核/四核 i3/i5/i7处理器、Intel® Pentium® 或Celeron® G系处理器;支持两条800/1066M/1333M 的DDR3内存条,更大支持16G;EPE加固总线使得该全长卡的可靠性强于传统的PICMG1.3金手指连接全长卡,具有更优性价比、供货周期长等特点,能广泛应用在自动化控制、自动化检测、石油化工、智能交通、安全监控、机器视觉等领域。

    EPE-1815工控主板研祥工控机810系列配套使用应。


产品规格

处理器:

支持LGA1155封装Intel® Core™ Ivy Bridge/Sandy Bridge 处理器,支持FSB总线频率800/1066/1333MHz

芯片组:

Intel® H61/B65/Q67

内存:

提供2 条240Pin DDR3 1066/1333内存插槽,支持Un-buffered Non-ECC内存,支持双通道功能;单条内存插槽更大容量8GB,支持更大内存容量16GB

显示接口:

支持VGA及DVI单显,VGA+DVI双显,其中DVI可选,DVI支持热插拔功能,支持复制或扩展输出;VGA更大支持2048×1536@75HZ,32bit色深,DVI更大支持1920×1200@60HZ

音频:

1个HDA音频接口,支持 Mic-in/Line-in/Line-out

LAN:

2个10/100/1000Mbps网络接口,LAN1可支持网络唤醒,其中1 个可选

存储器:

H61支持4个SATA 2.0接口,支持热插拔功能;

B65支持1个SATA 3.0接口,5个SATA 2.0接口(其中2个通过底板扩展),支持热插拔功能;

Q67支持2个SATA 3.0接口,4个SATA 2.0接口(其中2个通过底板扩展),支持RAID 0、1、5、10,支持热插拔功能;

其中1个SATA连接器支持安装SATA接口的DOM盘。

I/O接口:

2 个串口,其中COM1 支持唤醒功能,支持RS-232/RS-422/RS-485 模式选择;同时支持LPC扩展4串口;

1 个并口,支持SSP/EEP/ECP 工作模式,支持BIOS 修改工作模式;

10 个USB2.0 端口(H61及B65)、14个USB2.0 端口(Q67),其中4个通过底板引出;2个USB3.0可选 (只针对主板只有1个网口的配置),全部插针接口。

1 个PS/2 键盘/鼠标接口

1 个8 位数字I/O 接口

扩展总线:

采用EPE总线标准,支持1个PCIE×16、4个PCIE ×1或1个PCIE×4、4个USB、2个SATA、I2C、4个PCI master,并提供LPC(Low pin count)扩展

工作环境:

0℃~60℃;5%~90%(非凝结状态)

储存环境:

-20℃~80℃, 5%~90%(非凝结状态)

看门狗:

255级,可编程秒/分,超时中断或系统复位

电源:

采用ATX电源,支持 ACPI S0/S1/S4/S5

尺寸(W×D):

338.6 mm×129.7 mm



想了解更多沈阳工控机工控主板机产品信息,请致电13840365130,订货有惊喜。
