工业单板计算机

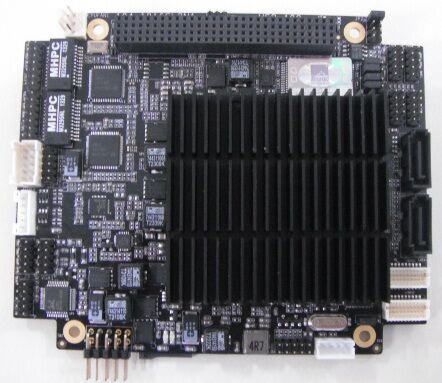

研祥工业主控板104-1816

产品详细介绍



104-1816CL2NA Intel新一代SOC单板电脑CPU/内存/LVDS/VGA/2LAN/Audio

1.板载Bay Trail-M  CPU

2.板载4GB DDR3L内存

3.210/100/1000 Mbps以太网控制器

4.支持VGA+LVDS双显示

概 述

104-1816CL2NA是一款基于Intel®新一代凌动Bay Trail SoC平台的104主板,CPU选用板载Intel Bay Trail-M SoC  N2930 1.83GHz(2M Cache,up to 2.16GHz),支持DX113D输出。104-1816CL2NA拥有丰富的接口类型及PCI-104可扩展接口,可广泛应用于军工、自动化、电力等领域。

产品规格

处理器:

板载Intel Bay Trail-M SoC  N2930 1.83GHz(2M Cache,up to 2.16GHz)

芯片组:



N2930

内存:


板载4G DDR3L内存颗粒

Bay Trail-M支持1066MT/s

显示接口:


支持VGA、LVDS显示; VGA+LVDS为异步输出;

VGA支持分辨率到2560×1600@60Hz;LVDS最高支持UXGA 1920×1080

音频:

采用HDA标准,支持MIC-IN ,LINE-IN ,LINE-OUT

LAN:

2个10/100/1000 Mbps网口

存储器:

2个SATA 2.0接口

I/O接口:

4个串口(其中COM1个支持RS-232/422/485可选)

3个USB2.0接口, 1个USB 3.0接口

8路输入/输出I/O接口

1个鼠标/键盘接口

扩展总线:

PCI-104扩展总线

工作温度:

0℃~60℃(可扩展-40℃~85℃);5%~95%(非凝结状态)

储存环境:

-40℃~85℃, 5%~95%(非凝结状态)

看门狗:

255级,可编程秒/分,超时中断或系统复位

电源:

单5V供电

尺寸(W×D×H):

115.6mm x 95.8mm x 23.8mm

 104-1816选型项表

 料号 型号 描述0030-020071104-1816CL2NAPCI-104总线/ 板载1.83GHz CPU/板载4G DDR3内存/VGA+LVDS/2×SATA/2个千兆网口/3×USB 2.0/1×USB 3.0/1个RS 232/422/485,3个RS232/1×HD Audio/1×PS2 /1x8bit GPIO

     想了解更多沈阳工控机研祥工控机产品信息,请致电13840365130,订货有惊喜。
