研祥工业主控板EC3-1816

产品详细介绍

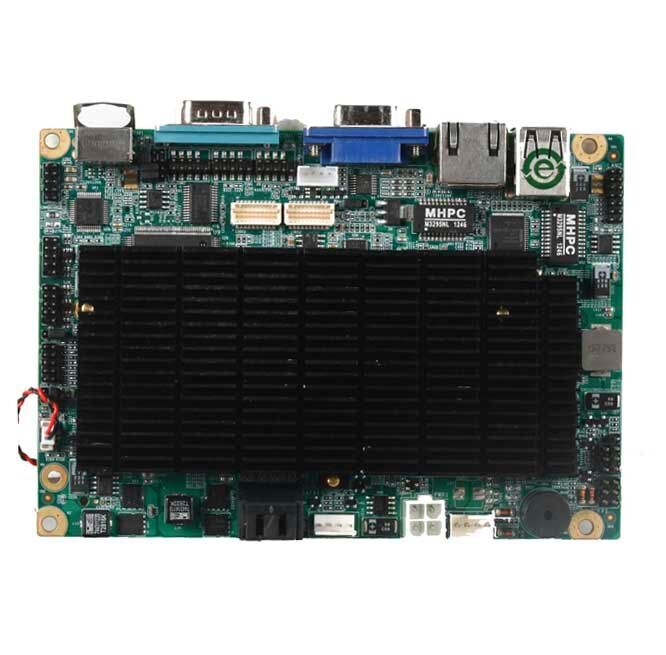

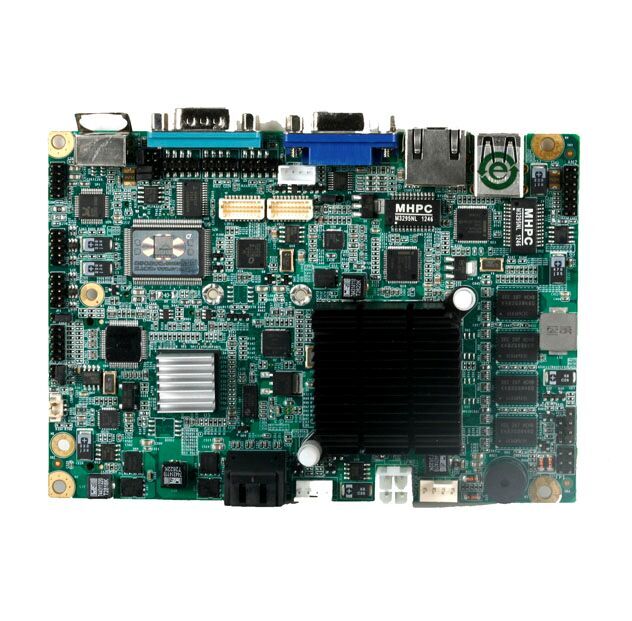

 EC3-1816CLD2NA(B) 3.5”第三代凌动系列单板电脑板载

1.采用Intel® Atom D2550/N2600 低功耗处理器

2.支持双通道24BIT LVDS显示,可以连接各种大屏幕显示屏

3.板载2G 内存,抗震性能好

4.板载M-SATA插槽,方便扩展M-SATA硬盘

概 述

    EC3-1816CLD2NA(B)是基于Intel® Cedar Trail 平台开发的符合3.5寸单板规范的低功耗嵌入式主板。《沈阳交换机》该产品采用Intel®的低功耗解决方案,小尺寸的设计适合在机械控制、电子警察、信息站、医疗设备及各类仪器仪表中应用。

   产品规格

处理器:

板载Intel® Atom™ D2550 1.86GHz/N2600 1.6GHz 处理器

芯片组:

Intel® Atom™ D2550 /N2600 +NM10

内存:

板载2G DDRⅢ内存

显示接口:

支持VGA+LVDS(双通道24Bit)双显示功能

音频:

采用HDA标准芯片,支持MIC-IN,LINE-IN和LINE-OUT功能

LAN:

提供2个10/100/1000Mbps网络,LAN1采用标准RJ45接口,支持网络唤醒功能;LAN2采用一个2×7Pin插针接口引出

存储器:

1个SATA,1个M-SATA(默认出厂配置)或者1个SATA,1个CF卡(可通过BIOS修改)

I/O接口:

4 个串口,其中COM1 支持RS-232/ RS-485 模式,其余3个只支持RS-232 模式

1 个HD Audio 接口,采用2×5Pin 插针引出

6 个USB2.0 接口,其中2 个直接由连接器形式接出,另外2 个采用2×5Pin 插针引出

1 个PS/2 接口,采用二合一接口形式引出

1 个8 位数字I/O 接口,采用2×5Pin 插针引出

工作环境:

0℃~60℃,可扩展至-40℃~80℃(D2550);-40℃~85℃(N2600);5%~95%(非凝结状态)

储存环境:

-40℃~80℃, 5%~95%(非凝结状态)

看门狗:

255级,可编程秒/分,超时中断或系统复位

电源:

单12V电源供电

尺寸(W×D):


146.1mm×101.6mm

 选项表

1

EC3-1816CLD2NA(B)-DW

3.5寸单板/板载D2550 双核 CPU 1.86GHz/板载2GB DDR3内存/VGA/LVDS(24Bit双通道)/6xUSB2.0/1xPS2/3xRS232、1xRS232/485/1xM-SATA接口/1xCF接口/2个千兆网口/1个SATA/单12V供电/0℃~60℃ 备注:1个SATA,1个M-SATA(默认出厂配置)或者1个SATA,1个CF卡(可通过BIOS修改),主板无风扇

2

EC3-1816CLD2NA(B)-N2600

3.5寸单板/板载N2600 双核 CPU 1.6GHz/板载2GB DDR3内存/VGA/LVDS(24Bit双通道)/6xUSB2.0/1xPS2/3xRS232、1xRS232/485/1xM-SATA接口/1xCF接口/2个千兆网口/1个SATA/单12V供电/0℃~60℃ 备注:1个SATA,1个M-SATA(默认出厂配置)或者1个SATA,1个CF卡(可通过BIOS修改),主板无风扇



想了解更多沈阳工控机研祥工控机产品信息,请致电13840365130,订货有惊喜。
