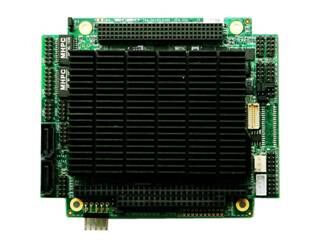

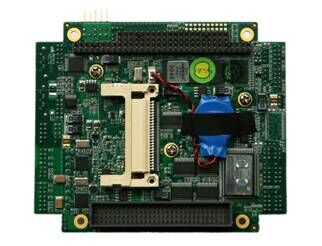

研祥工业主控板104-1815

产品详细介绍

 104-1815CLD2NA  AMD G-Series APU单板电脑带CPU/内存

1.板载AMD T56ET40ET16R 等型号 CPU

2.板载1GB 或者2GB DDRIII内存

3.210/100/1000 Mbps以太网控制器

4.支持VGA+TTL或者VGA+LVDSVGA+DVI显示

概 述

    104-1815是一款低功耗嵌入式PC/104-Plus 结构的主板,采用AMD ® A55E芯片组,板载AMD T56E、T40E、T16R 等型号 CPU,支持VGA+TTL或者VGA+LVDS、VGA+DVI显示,主板集成度高、体积小、功能齐全、低功耗,可广泛应用于各种嵌入式系统中。

    产品规格

处理器:

板载AMD T56E(1.65GHz)、T40E(1.0GHz)、T16R(615MHz) 等型号 CPU

芯片组:

AMD ® A55E芯片组

内存:

板载1GB 或者2GB  DDRIII内存

显示接口:

AMD G Series APU内部集成显示功能,支持VGA+LVDS或者VGA+TTL 、VGA+DVI双显示功能

音频:

采用HDA音效芯片,支持MIC-IN ,LINE-IN ,SPK-OUT

LAN:

2个10/100/1000 Mbps网口

存储器:

2个SATA接口,1个CF 卡插槽

I/O接口:

4个USB2.0接口,1个鼠标/键盘/复位多功能接口,4个串口(其中1个支持RS-232/485可选),8路输入/输出I/O接口

扩展总线:

PC/104-Plus扩展总线

工作环境:

0℃~60℃(可扩展-40℃~85℃);5%~95%(非凝结状态)

储存环境:

-40℃~85℃, 5%~95%(非凝结状态)

看门狗:

255级,可编程秒/分,超时中断或系统复位

电源:

单+5V供电

尺寸(W×D):

116mm x 97mm x 23.5mm

产品选型表

序号 型号 描述

1

104-1815CLD2NA-T16R

PC/104 Plus总线/ 板载T16R 615MHz CPU/板载1G DDR3内存/AMD A55E芯片组//VGA+LVDS、DVI+LVDS/2×SATA/2个千兆网口/4×USB 2.0/1个RS 232/485,3个RS232/1×CF/1×HD Audio/1×PS2 /1x8bit GPIO/0℃-60℃

2

104-1815CLD2NA-T16R-T

PC/104 Plus总线/ 板载T16R 615MHz CPU/板载1G DDR3内存/AMD A55E芯片组//VGA+TTL、DVI+LVDS/2×SATA/2个千兆网口/4×USB 2.0/1个RS 232/485,3个RS232/1×CF/1×HD Audio/1×PS2 /1x8bit GPIO/0℃-60℃

3

104-1815CLD2NA-T40E

PC/104 Plus总线/ 板载T40E 1.0GHz CPU/板载2G DDR3内存/AMD A55E芯片组//VGA+LVDS、DVI+LVDS/2×SATA/2个千兆网口/4×USB 2.0/1个RS 232/485,3个RS232/1×CF/1×HD Audio/1×PS2 /1x8bit GPIO/0℃-60℃

4

104-1815CLD2NA-T56E

PC/104 Plus总线/ 板载T56E 1.65GHz CPU/板载2G DDR3内存/AMD A55E芯片组//VGA+LVDS、DVI+LVDS/2×SATA/2个千兆网口/4×USB 2.0/1个RS 232/485,3个RS232/1×CF/1×HD Audio/1×PS2 /1x8bit GPIO/0℃-60℃



 想了解更多沈阳工控机研祥工控机产品信息,请致电13840365130,订货有惊喜。
